什么是LED芯片？

LED芯片也稱為led發光芯片，是led燈的核心組件，也就是指的P-N結。其主要功能是：把電能轉化為光能，芯片的主要材料為單晶硅。半導體晶片由兩部分組成，一部分是P型半導體，在它里面空穴占主導地位，另一端是N型半導體，在這邊主要是電子。但這兩種半導體連接起來的時候，它們之間就形成一個 P-N結。當電流通過導線作用于這個晶片的時候，電子就會被推向P區，在P區里電子跟空穴復合，然后就會以光子的形式發出能量，這就是LED發光的原理。而光的波長也就是光的顏色，是由形成P-N結的材料決定的。



LED歷史

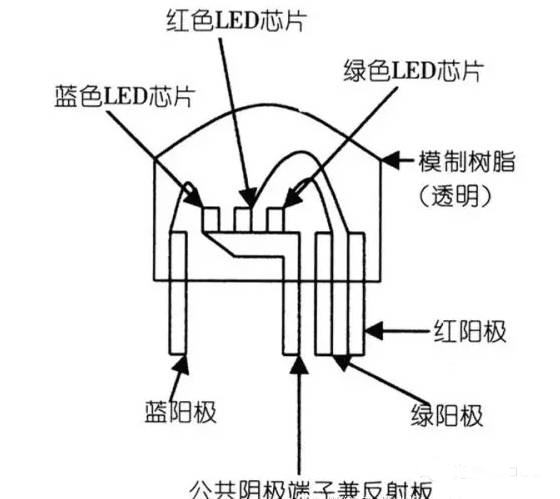

50年前人們已經了解半導體材料可產生光線的基本知識，1962年，通用電氣公司的尼克·何倫亞克(NickHolonyakJr.)開發出第一種實際應用的可見光發光二極管。LED是英文lightemittingdiode(發光二極管)的縮寫，它的基本結構是一塊電致發光的半導體材料，置于一個有引線的架子上，然后四周用環氧樹脂密封，即固體封裝，所以能起到保護內部芯線的作用，所以LED的抗震性能好。

  最初LED用作儀器儀表的指示光源，后來各種光色的LED在交通信號燈和大面積顯示屏中得到了廣泛應用，產生了很好的經濟效益和社會效益。以12英寸的紅色交通信號燈為例，在美國本來是采用長壽命、低光效的140瓦白熾燈作為光源，它產生2000流明的白光。經紅色濾光片后，光損失90%，只剩下200流明的紅光。而在新設計的燈中，Lumileds公司采用了18個紅色LED光源，包括電路損失在內，共耗電14瓦，即可產生同樣的光效。汽車信號燈也是LED光源應用的重要領域。

分類

用途：根據用途分為大功率led芯片、小功率led芯片兩種;

  顏色：主要分為三種：紅色、綠色、藍色(制作白光的原料);

  形狀：一般分為方片、圓片兩種;

  大小：小功率的芯片一般分為8mil、9mil、12mil、14mil等

  芯片尺寸

  大功率LED芯片有尺寸為38*38mil，40*40mil，45*45mil等三種當然芯片尺寸是可以訂制的，這只是一般常見的規格。 mil是尺寸單位，一個mil是千分之一英寸。40mil差不多是1毫米。38mil，40mil，45mil都是1W大功率芯片的常用尺寸規格。理論上來說，芯片越大，能承受的電流及功率就越大。不過芯片材質及制程也是影響芯片功率大小的主要因素。例如CREE40mil的芯片能承受1W到3W的功率，其他廠牌同樣大小的芯片，最多能承受到2W。

發光亮度

  一般亮度：R(紅色GaAsP655nm)、H(高紅GaP697nm)、G(綠色GaP565nm)、Y(黃色GaAsP/GaP585nm)、E(桔色GaAsP/GaP635nm)等;

  高亮度：VG(較亮綠色GaP565nm)、VY(較亮黃色GaAsP/GaP585nm)、SR(較亮紅色GaA/AS660nm);

  超高亮度：UG﹑UY﹑UR﹑UYS﹑URF﹑UE等。

  二元晶片(磷﹑鎵)：H﹑G等;

  三元晶片(磷﹑鎵﹑砷)：SR(較亮紅色GaA/AS660nm)、HR(超亮紅色GaAlAs660nm)、UR(最亮紅色GaAlAs660nm)等;

  四元晶片(磷﹑鋁﹑鎵﹑銦)：SRF(較亮紅色AlGalnP)、HRF(超亮紅色AlGalnP)、URF(最亮紅色 AlGalnP630nm)、VY(較亮黃色GaAsP/GaP585nm)、HY(超亮黃色AlGalnP595nm)、UY(最亮黃色 AlGalnP595nm)、UYS(最亮黃色AlGalnP587nm)、UE(最亮桔色AlGalnP620nm)、HE(超亮桔色 AlGalnP620nm)、UG(最亮綠色AIGalnP574nm)LED等。



襯底

對于制作LED芯片來說，襯底材料的選用是首要考慮的問題。應該采用哪種合適的襯底，需要根據設備和LED器件的要求進行選擇。三種襯底材料：藍寶石(Al2O3)、硅(Si)、碳化硅(SiC)。

  藍寶石的優點：1.生產技術成熟、器件質量較好;2.穩定性很好，能夠運用在高溫生長過程中;3.機械強度高，易于處理和清洗。

  藍寶石的不足：1.晶格失配和熱應力失配，會在外延層中產生大量缺陷;2.藍寶石是一種絕緣體，在上表面制作兩個電極，造成了有效發光面積減少;3.增加了光刻、蝕刻工藝過程，制作成本高。

  硅是熱的良導體，所以器件的導熱性能可以明顯改善，從而延長了器件的壽命。

  碳化硅襯底(CREE公司專門采用SiC材料作為襯底)的LED芯片，電極是L型電極，電流是縱向流動的。采用這種襯底制作的器件的導電和導熱 性能都非常好，有利于做成面積較大的大功率器件。優點：碳化硅的導熱系數為490W/m·K，要比藍寶石襯底高出10倍以上。不足：碳化硅制造成本較高， 實現其商業化還需要降低相應的成本。



LED特點

(1)四元芯片，采用MOVPE工藝制備，亮度相對于常規芯片要亮。

  (2)信賴性優良。

  (3)應用廣泛。

  (4)安全性高。

  (5)壽命長。

  如何評判

  led芯片的價格：一般情況系下方片的價格要高于圓片的價格，大功率led芯片肯定要高于小功率led芯片，進口的要高于國產的，進口的來源價格從日本、美國、臺灣依次減低。

  led芯片的質量：評價led芯片的質量主要從裸晶亮度、衰減度兩個主要標準來衡量，在封裝過程中主要從led芯片封裝的成品率來計算。

  日常使用

  紅燈：9mil正規方片，(純紅)波長：620-625nm，上下60°、左右120°，亮度高達1000-1200mcd;

  綠燈：12mil正規方片，(純綠)波長：520-525nm，上下60°、左右120°，亮度高達2000-3000mcd;

  性能：具有亮度高、抗靜電能力強、抗衰減能力強、一致性好等特點，是制作led招牌、led發光字的最佳選擇。



LED制造流程

總的來說，LED制作流程分為兩大部分：

  首先在襯底上制作氮化鎵(GaN)基的外延片，這個過程主要是在金屬有機化學氣相沉積外延片爐(MOCVD)中完成的。準備好制作GaN基外延 片所需的材料源和各種高純的氣體之后，按照工藝的要求就可以逐步把外延片做好。常用的襯底主要有藍寶石、碳化硅和硅襯底，還有GaAs、AlN、ZnO等材料。

  MOCVD是利用氣相反應物(前驅物)及Ⅲ族的有機金屬和Ⅴ族的NH3在襯底表面進行反應，將所需的產物沉積在襯底表面。通過控制溫度、壓力、反應物濃度和種類比例，從而控制鍍膜成分、晶相等品質。MOCVD外延爐是制作LED外延片最常用的設備。

  然后是對LEDPN結的兩個電極進行加工，電極加工也是制作LED芯片的關鍵工序，包括清洗、蒸鍍、黃光、化學蝕刻、熔合、研磨;然后對LED毛片進行劃片、測試和分選，就可以得到所需的LED芯片。如果芯片清洗不夠乾凈，蒸鍍系統不正常，會導致蒸鍍出來的金屬層(指蝕刻后的電極)會有脫落，金屬層外觀變色，金泡等異常。

  蒸鍍過程中有時需用彈簧夾固定芯片，因此會產生夾痕(在目檢必須挑除)。黃光作業內容包括烘烤、上光阻、照相曝光、顯影等，若顯影不完全及光罩有破洞會有發光區殘多出金屬。

  芯片在前段工藝中，各項工藝如清洗、蒸鍍、黃光、化學蝕刻、熔合、研磨等作業都必須使用鑷子及花籃、載具等，因此會有芯片電極刮傷情形發生。



制作工藝

1.LED芯片檢驗

  鏡檢：材料表面是否有機械損傷及麻點麻坑lockhill芯片尺寸及電極大小是否符合工藝要求電極圖案是否完整。

  2.LED擴片

  由于LED芯片在劃片后依然排列緊密間距很小(約0.1mm)，不利于后工序的操作。采用擴片機對黏結芯片的膜進行擴張，使LED芯片的間距拉伸到約0.6mm。也可以采用手工擴張，但很容易造成芯片掉落浪費等不良問題。

  3.LED點膠

  在LED支架的相應位置點上銀膠或絕緣膠。對于GaAs、SiC導電襯底，具有背面電極的紅光、黃光、黃綠芯片，采用銀膠。對于藍寶石絕緣襯底的藍光、綠光LED芯片，采用絕緣膠來固定芯片。

  工藝難點在于點膠量的控制，在膠體高度、點膠位置均有詳細的工藝要求。由于銀膠和絕緣膠在貯存和使用均有嚴格的要求，銀膠的醒料、攪拌、使用時間都是工藝上必須注意的事項。

  4.LED備膠

  和點膠相反，備膠是用備膠機先把銀膠涂在LED背面電極上，然后把背部帶銀膠的LED安裝在LED支架上。備膠的效率遠高于點膠，但不是所有產品均適用備膠工藝。

  5.LED手工刺片

  將擴張后LED芯片(備膠或未備膠)安置在刺片臺的夾具上，LED支架放在夾具底下，在顯微鏡下用針將LED芯片一個一個刺到相應的位置上。手工刺片和自動裝架相比有一個好處，便于隨時更換不同的芯片，適用于需要安裝多種芯片的產品。

  6.LED自動裝架

  自動裝架其實是結合了沾膠(點膠)和安裝芯片兩大步驟，先在LED支架上點上銀膠(絕緣膠)，然后用真空吸嘴將LED芯片吸起移動位置，再安置在相應的支架位置上。自動裝架在工藝上主要要熟悉設備操作編程，同時對設備的沾膠及安裝精度進行調整。在吸嘴的選用上盡量選用膠木吸嘴，防止對LED芯片 表面的損傷，特別是藍、綠色芯片必須用膠木的。因?yàn)殇撟鞎?huì)劃傷芯片表面的電流擴散層。

  7.LED燒結

  燒結的目的是使銀膠固化，燒結要求對溫度進行監控，防止批次性不良。銀膠燒結的溫度一般控制在150℃，燒結時間2小時。根據實際情況可以調整到170℃，1小時。絕緣膠一般150℃，1小時。

  銀膠燒結烘箱的必須按工藝要求隔2小時(或1小時)打開更換燒結的產品，中間不得隨意打開。燒結烘箱不得再其他用途，防止污染。

  8.LED壓焊

  壓焊的目的是將電極引到LED芯片上，完成產品內外引線的連接工作。

  LED的壓焊工藝有金絲球焊和鋁絲壓焊兩種。鋁絲壓焊的過程為先在LED芯片電極上壓上第一點，再將鋁絲拉到相應的支架上方，壓上第二點后扯斷鋁絲。金絲球焊過程則在壓第一點前先燒個球，其余過程類似。

  壓焊是LED封裝技術中的關鍵環節，工藝上主要需要監控的是壓焊金絲(鋁絲)拱絲形狀，焊點形狀，拉力。

  9.LED封膠

  LED的封裝主要有點膠、灌封、模壓三種?；旧瞎に嚳刂频碾y點是氣泡、多缺料、黑點。設計上主要是對材料的選型，選用結合良好的環氧和支架。(一般的LED無法通過氣密性試驗)

  LED點膠TOP-LED和Side-LED適用點膠封裝。手動點膠封裝對操作水平要求很高(特別是白光LED)，主要難點是對點膠量的控制，因?yàn)榄h(huán)氧在使用過程中會變稠。白光LED的點膠還存在熒光粉沉淀導致出光色差的問題。

  LED灌膠封裝Lamp-LED的封裝采用灌封的形式。灌封的過程是先在LED成型模腔內注入液態環氧，然后插入壓焊好的LED支架，放入烘箱讓環氧固化后，將LED從模腔中脫出即成型。

  LED模壓封裝將壓焊好的LED支架放入模具中，將上下兩副模具用液壓機合模并抽真空，將固態環氧放入注膠道的入口加熱用液壓頂桿壓入模具膠道中，環氧順著膠道進入各個LED成型槽中并固化。

  10.LED固化與后固化

  固化是指封裝環氧的固化，一般環氧固化條件在135℃，1小時。模壓封裝一般在150℃，4分鐘。后固化是為了讓環氧充分固化，同時對LED進行熱老化。后固化對于提高環氧與支架(PCB)的粘接強度非常重要。一般條件為120℃，4小時。

  11.LED切筋和劃片

  由于LED在生產中是連在一起的(不是單個)，Lamp封裝LED采用切筋切斷LED支架的連筋。SMD-LED則是在一片PCB板上，需要?jiǎng)澠瑱C(jī)來完成分離工作。

  12.LED測試

  測試LED的光電參數、檢驗外形尺寸，同時根據客戶要求對LED產品進行分選。



計數方法

LED芯片因?yàn)榇笮∫话愣荚诖笮。盒」β实男酒话惴譃?mil、9mil、12mil、14mil等，跟頭發細一樣細，以前人工計數時候非常辛苦，而且準確率極底，2012年廈門好景科技有開發一套專門針對LED芯片計數的軟件，儀器整合了高清晰度數字技術來鑒別最困難的計數問題，LED芯片專用計數儀設備是由百萬象素工業專用的CCD和百萬象素鏡頭的硬件，整合了高清晰度圖像數字技術的軟件組成的，主要用來計算出LED芯片的數量。該LED芯片專用計數儀通過高速的圖像獲取及視覺識別處理，準確、快速地計數LED芯片，操作簡單，使用方便。

  該設備裝有新型的照明配置，因照明上的均勻一致性及應用百萬象素的CCD及鏡頭，確保了LED芯片成像的清晰度，配合高技術的計數軟件，從而保證了計數的準確度。同時軟件會將每次計數的結果儲存在數據庫中，方便打印與追溯對比分析。



技術參數

1.成像特性

  鏡頭：12mm、F1.8高保真光學鏡頭

  CCD規格：300萬像素/500萬像素，真彩

  圖像拍攝：手動對焦，可專業級地精細成像LED芯片

  圖像調整：手動調整亮度;自動調整對比度、飽和度

  2.計數特性：

  快速的計算出LED芯片總數，可根據需要折扣數量，并顯示和輸出計數結果

  可計數≥5mil(或0.127mm)不透明LED芯片

  可計數雙電極透明的LED芯片

  計數速度：2000～8000個LED芯片/s的統計速度，無需掃描即成像即計數

  簡便易用：真正一鍵式操作，鼠標一點，結果即現。軟件界面美觀，操作簡便。



參數釋疑

正向工作電流If：它是指發光二極體正常發光時的正向電流值。在實際使用中應根據需要選擇IF在0.6·IFm以下。

  正向工作電壓VF：參數表中給出的工作電壓是在給定的正向電流下得到的。一般是在IF=20mA時測得的。發光二極體正向工作電壓VF在1.4～3V。在外界溫度升高時，VF將下降。

  V-I特性：發光二極體的電壓與電流的關系，在正向電壓正小于某一值(叫閾值)時，電流極小，不發光。當電壓超過某一值后，正向電流隨電壓迅速增加，發光。

  發光強度IV：發光二極體的發光強度通常是指法線(對圓柱形發光管是指其軸線)方向上的發光強度。若在該方向上輻射強度為(1/683)W/sr時，則發光1坎德拉(符號為cd)。由于一般LED的發光二極管強度小，所以發光強度常用燭光(坎德拉，mcd)作單位。

  LED的發光角度：-90°-+90°

  光譜半寬度Δλ：它表示發光管的光譜純度。

  半值角θ1/2和視角：θ1/2是指發光強度值為軸向強度值一半的方向與發光軸向(法向)的夾角。

  全形：根據LED發光立體角換算出的角度，也叫平面角。

  視角：指LED發光的最大角度，根據視角不同，應用也不同，也叫光強角。

  半形：法向0°與最大發光強度值/2之間的夾角。嚴格上來說，是最大發光強度值與最大發光強度值/2所對應的夾角。LED的封裝技術導致最大發光角度并不是法向0°的光強值，引入偏差角，指得是最大發光強度對應的角度與法向0°之間的夾角。

  最大正向直流電流IFm：允許加的最大的正向直流電流。超過此值可損壞二極體。

  最大反向電壓VRm：所允許加的最大反向電壓即擊穿電壓。超過此值，發光二極體可能被擊穿損壞。

  工作環境topm：發光二極體可正常工作的環境溫度范圍。低于或高于此溫度范圍，發光二極體將不能正常工作，效率大大降低。

  允許功耗Pm：允許加于LED兩端正向直流電壓與流過它的電流之積的最大值。超過此值，LED發熱、損壞。
